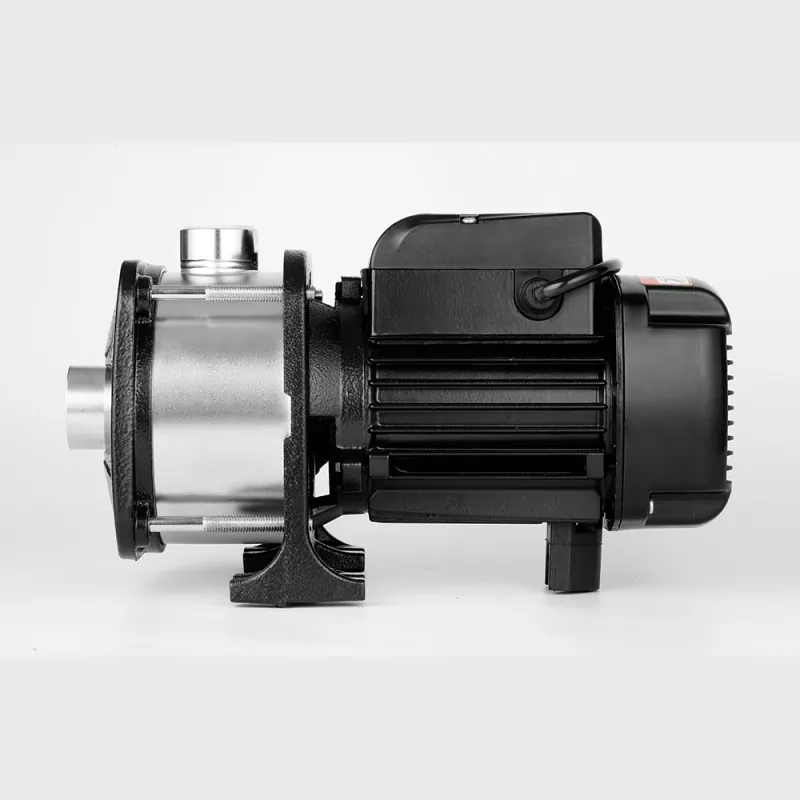

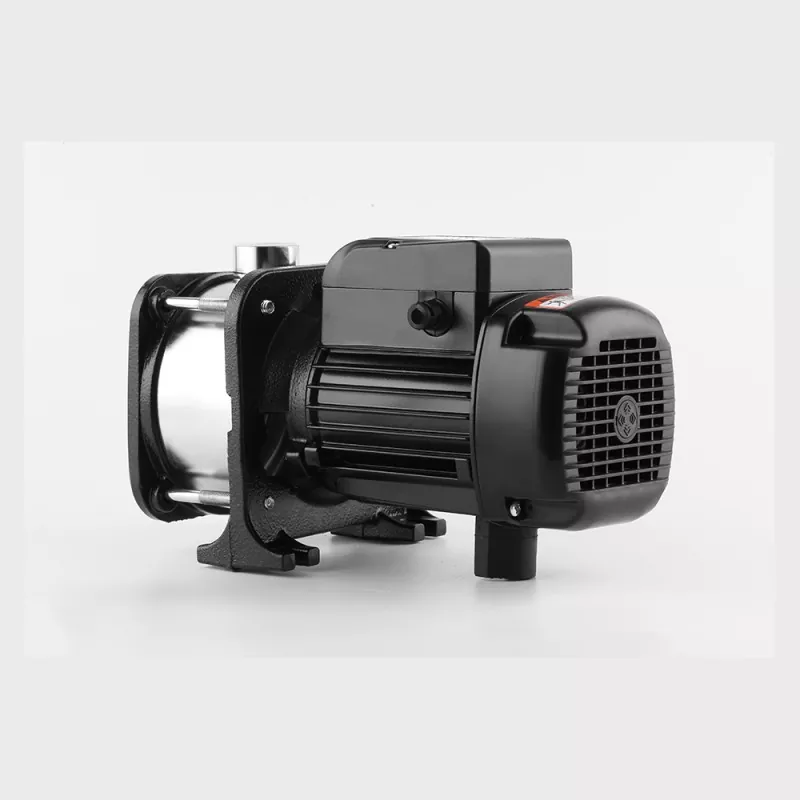

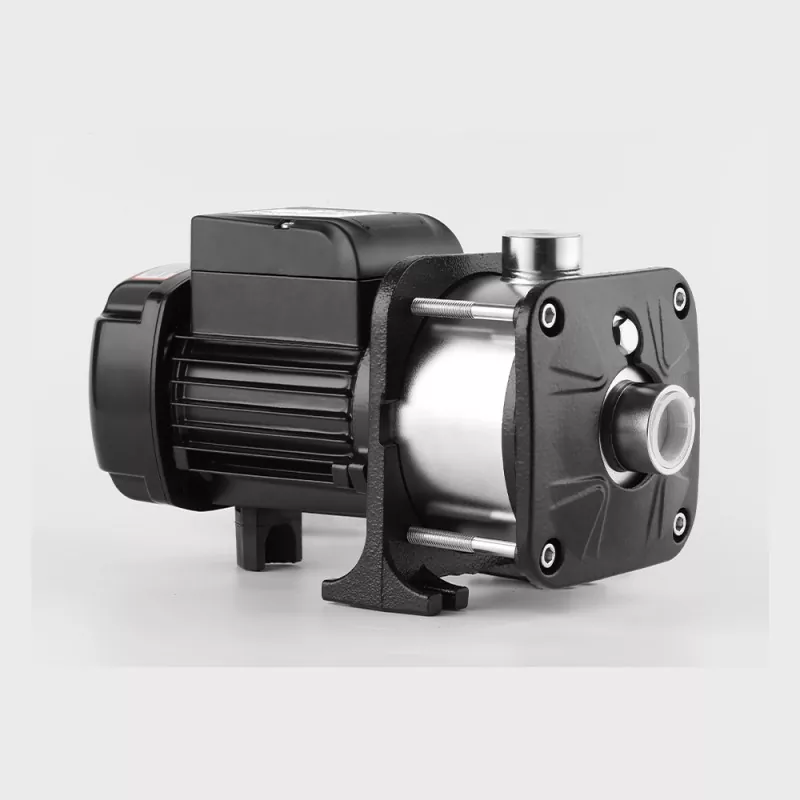

Buru handiko etapa anitzeko ponpa zentrifugoa

Ponpa hau kalitate handiko altzairu herdoilgaitzezko materialekin egina dago, iraupen luzeko eta herdoilik gabeko errendimendua bermatuz. Bere diseinu trinkoarekin, CHM-2 ponpa espazio estuetan sar daiteke, 3 m³/h-ko emari izugarria ematen duen bitartean.

Ponpa honen ezaugarririk ikusgarrienetako bat etapa anitzeko diseinua da. Lau bulkorrekin, CHM-2-k presio handia sor dezake, eta ezin hobea da buru eta presio handiko ponpaketa behar duten aplikazioetarako.

Buru handiko etapa anitzeko ponpa zentrifugoaren ezaugarriak:

- Kalitate handiko altzairu herdoilgaitzezko materialekin egina

- Diseinu trinkoa 3 m³/h-ko emariarekin

- Etapa anitzeko diseinua presio handiko eta 50 metrora arte igotzeko lau bulkagailurekin

- Instalatzeko eta funtzionatzeko erraza zarata maila baxuarekin eta bizitza luzearekin

- Etxeko, ureztatzeko eta eskala txikiko aplikazio komertzialetarako ezin hobea

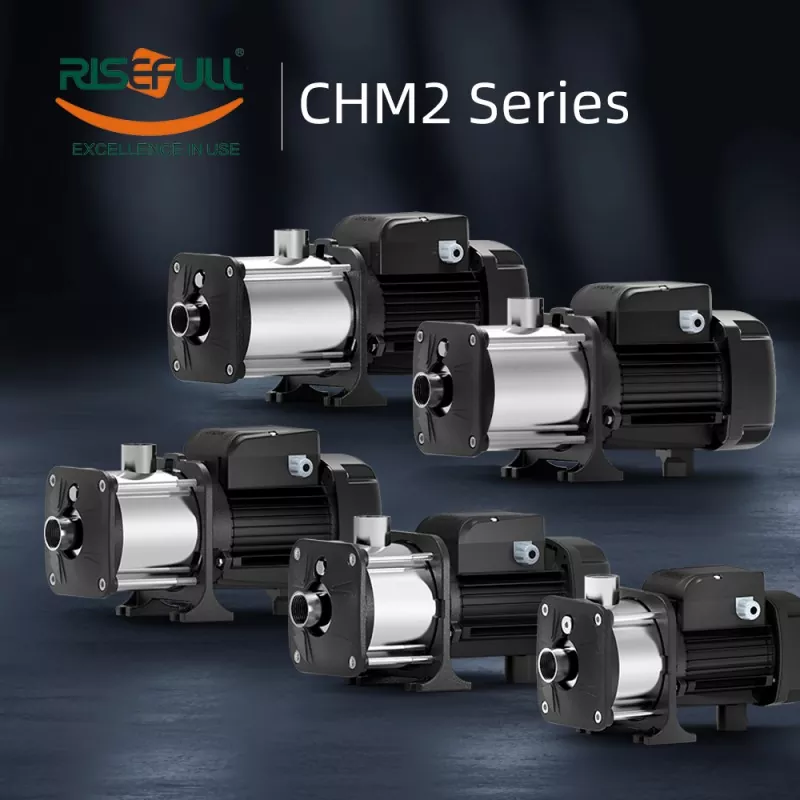

CHM serie altzairu herdoilgaitzezko etapa anitzeko ponpa zentrifugo horizontala gaur egun merkatuan dagoen produktu nahiko heldua da, egitura trinkoa eta funtzionamendu egonkorra duena, funtzionamendu zarata txikia, % 44-70 arteko eraginkortasuna. Ura igarotzeko osagai guztiak AISI304 altzairu herdoilgaitzez eginda daude. Asko erabiltzen da

1. Aire girotua Hozte sistema eta HVAC sistema

2. Uraren tratamendua: Uraren garbiketa eta ura iragaztea

3. Ura hornitzeko sistema: kanalizazioaren entrega eta eraikinaren sustapena

4.  Arrantza-Industria eta Nekazaritza: Akuikultura, Baserrietako ureztaketa eta tantaka ureztatzea

Produktuaren xehetasunak

Errendimendu-datuak

Eredua	Boterea kW	Emaria maximoa m³/h	Max Burua m	Puntu baloratua (Flow@Burua)	Buldagailua Kot
CHM2-2	0.33	4.4	19.5	2 m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2 m³/h@24m	3
CHM2-4	0.55	4.5	40	2 m³/h@32m	4
CHM2-5	0.65	4.6	50	2 m³/h@40m	5
CHM2-6	0.75	4.6	60	2 m³/h@47m	6
CHM2-7	0.9	4.6	70	2 m³/h@57m	7

Lan Baldintza

1. Likidoaren Tenperatura: -15~105°c

2. Giro-tenperatura maximoa: +45°C

3. Gehienezko Presioa: 10 Bar

4. Propietate fisiko ertainak:

● Ur garbia edo antzeko ur-likidoa (zuntz gabe, solidoa ≤% 3 eta diametroa ≤ 2mm eteten du)

● Izozte aurkako likidoa (Osagai nagusia: glikola)

● Likido korrosibo leuna (PH 5-9)

● Ponparen kautxua EPDM da (ezin da erabili OLIO MINERALA emateko)

5. Altuera 1000 metro baino handiagoa bada eta medioaren biskositatea ur garbiarena baino handiagoa bada, beharrezkoa da ur-ponparen marjina handitzea motorra gehiegi berotzea ekiditeko.

Ez.	Osagaia	Materiala		Ez.	Osagaia	Materiala
01	Torlojua	SUS201		20	Torlojua	SUS201
02	Drainatze Torlojua	AISI304		21	Parentesia	HT200
03	O-eraztuna	EPDM		22	Errotorea	Soldadura Ardatza AISI304rekin
04	Ponpa Gorputzaren Estalkia	HT200		23	Errodamendua
05	Ponpa Gorputza	AISI304		24	Bobina Kortxoa	NBR
06	Txapel intxaurra	AISI304		25	Motorra
07	Azken faseko kokapen mahuka	AISI304		26	Terminaleko taula	PBT
08	Sarrerako difusorea	AISI304		27	Terminal Kutxa	PP
09	Buldagailua	AISI304		28	Torlojua
10	Tungsteno altzairuzko ardatzaren mahuka	Tungsteno altzairua		29	Kondentsadorea
11	Euskarri difusorea	AISI304		30	Torlojua
12	Ardatz mahuka	AISI304		31	Kable bidezko pasabidea	PP
13	Ardatz mahuka	AISI304		32	Beheko euskarria
14	Zabaltzailea	AISI304		33	Udaberriko garbigailua
15	Oulet difusorea	AISI304		34	Atzeko Azala	HT200
16	Zigilu mekanikoa	Grafitoa + SIC		35	Fan	ABS
17	O-eraztuna	EPDM		36	Fan Azala	PP
18	Forrua diskoa	AISI304		37	Torlojua
19	Drop Guard	NBR
